CONTROL Y PROTECCIÓN DE CIRCUITOS
SECCIONADORES EN MEDIA TENSIÓN MARCA EATON / G&W / CANADA POWER
Los seccionadores en SF6 son equipos que se instalan en las redes subterráneas de electricidad y su función es la protección de las redes eléctricas, tanto las líneas de CFE como las líneas de algún servicio particular.
Los seccionadores en SF& son fabricados según las necesidades del proyecto donde se vaya a instalar dicho equipo.
Sus principales características a elegir son:
• Seccionadores tipo pedestal o tipo sumergible
• En voltaje de 15Kv, 27Kv, ó 38Kv
• Desde 2 vías hasta un total de 6 vías
• De operación manual, automática o telecontrolada por medio de radio frecuencia, GPRS y fibra óptica.
• Con tanque y gabinete de acero normal o acero inoxidable en caso de que se vaya a instalar en costas o zonas de alta contaminación.

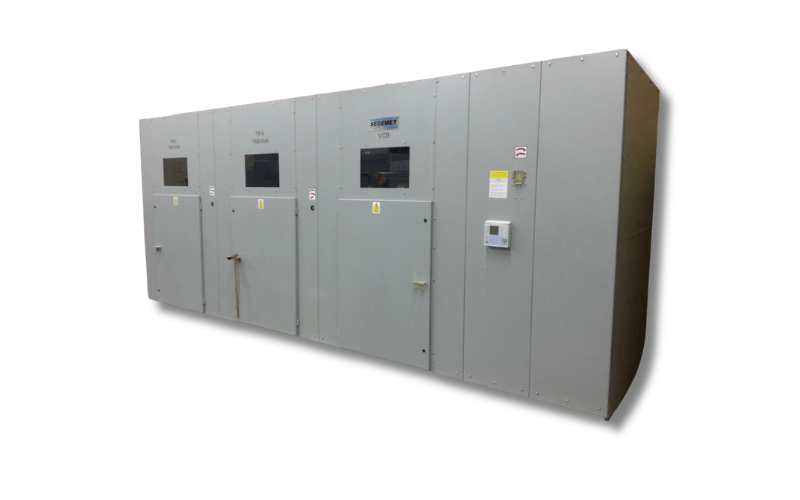

SUBESTACIONES COMPACTAS MARCA: EATON / SEGEMEX
Las subestaciones compactas SEGEMEX cumplen con los siguientes valores eléctricos de acuerdo a las normas.
| Tensión | Corriente normal | Corriente de pico | Corriente de corta duración | Tensión de impulso (BIL) | Tensión aplicada 60 Hz. Min en seco |
| KV | A | KA | KA (rms) 3seg | 1.2X50 11s KV | KV |
| 7.2 | 400 | 65 | 25 | 60 | 20 |
| 630 | 65 | 25 | 60 | 20 | |
| 17.5 | 400 | 65 | 25 | 95 | 38 |
| 630 | 65 | 25 | 95 | 38 | |
| 25.8 | 400 | 65 | 25 | 125 | 60 |
| 630 | 65 | 25 | 125 | 60 | |
| 38 | 400 | 65 | 25 | 150 | 80 |
| 630 | 65 | 25 | 150 | 80 |
RESTAURADORES EN MEDIA TENSIÓN
MARCA: EATON / EPRECSA / G&W / CANADA POWER
• Clase 15, 27 y 38 KV
• Trifásicos
• Tipo poste, pedestal ó subestación
• Con 6 sensores de voltaje
• Relevador REC10, SEL351R y SEL651R
• Protocolos de comunicación DNP3.0 II, IEC608070, MODBUS
• Calidad de la energía
• Con aviso de prueba de CFE
• Norma: CFE VF000-11

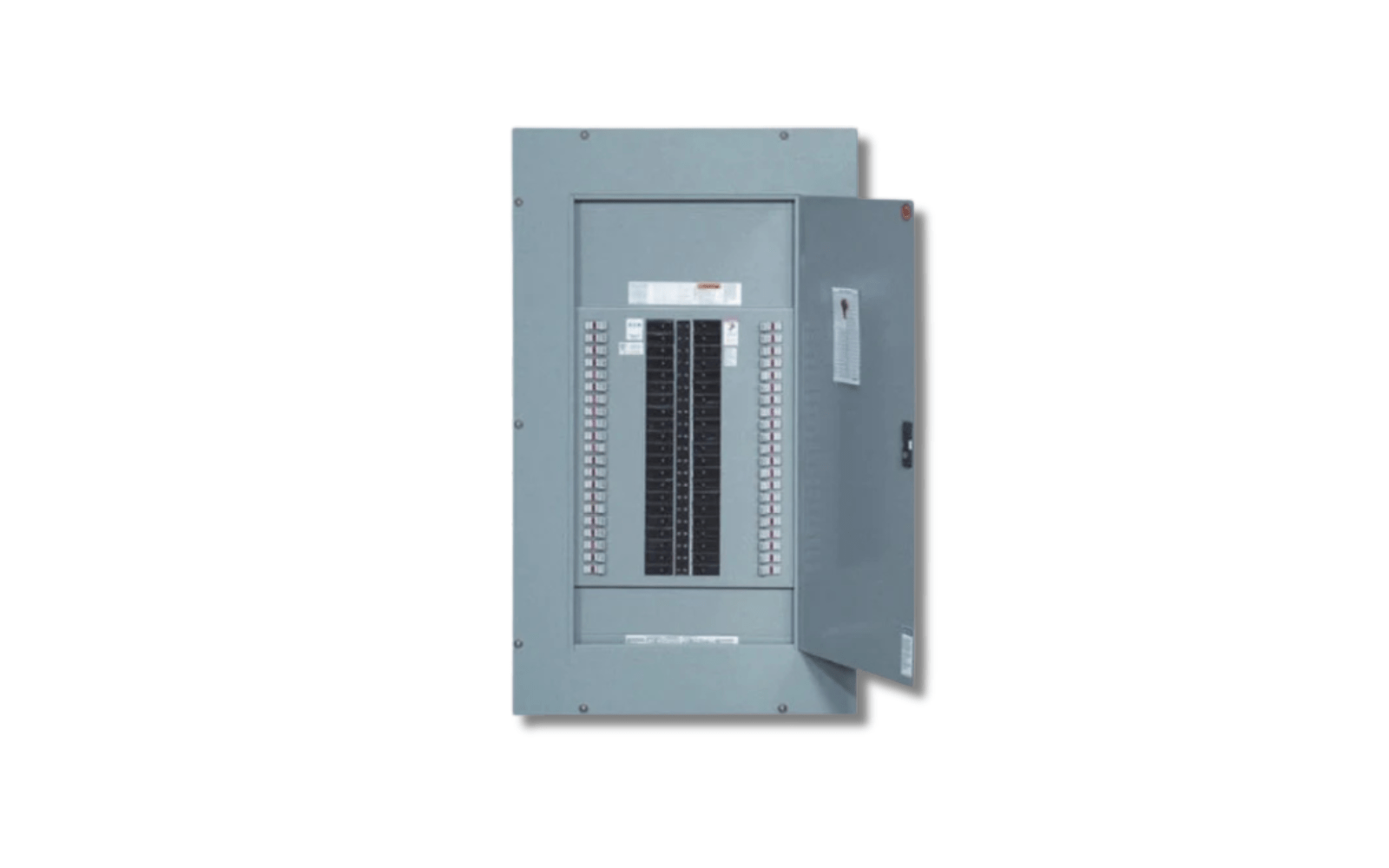

TABLEROS DE DISTRIBUCION MARCA: EATON
Tablero PL1P
VOLTAJE DE OPERACIÓN HASTA 240VCA
CAPACIDAD DE CORRIENTE EN BARRAS DE 100A HASTA 250A INTERRUPTORES DERIVADOS ENCHUFABLES TIPO «BR»
PARA SISTEMAS MONOFASICOS Y TRIFÁSICOS
Tablero PRL1A
VOLTAJE DE OPERACIÓN HASTA 240VCA
CAPACIDAD DE CORRIENTE EN BARRAS DE 100A HASTA 400A INTERRUPTORES DERIVADOS ATORNILLABLES TIPO «BAB» PARA SISTEMAS MONOFASICOS Y TRIFÁSICOS
Tablero PRL2A
VOLTAJE DE OPERACIÓN HASTA 480/277VCA
CAPACIDAD DE CORRIENTE EN BARRAS DE 100A HASTA 400A INTERRUPTORES DERIVADOS ATORNILLABLES TIPO «GHB» PARA SISTEMAS MONOFASICOS Y TRIFÁSICOS
Tablero PRL3A
VOLTAJE DE OPERACIÓN HASTA 480/277VCA CAPACIDAD DE CORRIENTE EN BARRAS DE 225A HASTA INTERRUPTORES DERIVADOS MARCO «CC» Y «SERIE C» PARA SISTEMAS TRIFÁSICOS
Tablero PRL4A
VOLTAJE DE OPERACIÓN HASTA 480/277VCA CAPACIDAD DE CORRIENTE EN BARRAS DE 400A HASTA INTERRUPTORES DERIVADOS MARCO «SERIE C»
PARA SISTEMAS TRIFÁSICOS
TABLERO AUTOSOPORTADO
MEDICIÓN
SWITCHBOARD NEMA
VOLTAJE DE OPERACIÓN HASTA 600VCA Y 250VCD MAX CAPACIDAD DE CORRIENTE EN BARRAS DE 1000A HASTA 1500A INTERRUPTORES PRINCIPAL TERMOMAGNETICO TIPO DS INTERRUPTORES DERIVADOS DE LA SERIE C Y MARCO RD MEDICIÓN
SWITCHBOARD IEC
VOLTAJE DE OPERACIÓN HASTA 220/127VCA Y 48 A 125VCD MAX CAPACIDAD DE CORRIENTE EN BARRAS DE 800A @VCA CAPACIDAD DE CORRIENTE EN BARRAS DE 600A @VCA
